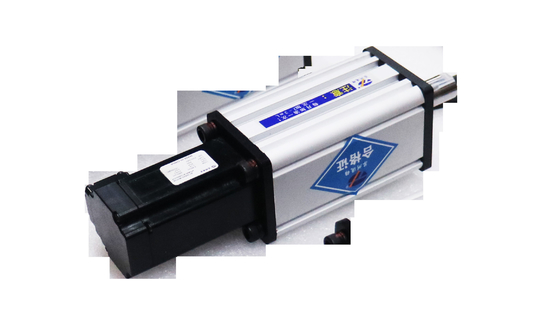

50~1200mm 직결/벨트 연결 세르보 전기 실린더,알루미늄 합금 재료 아름답고 가벼운
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | TJ |
| 인증 | ISO9001:2008,CE |
| 모델 번호 | TJE135 |
| 최소 주문 수량 | 1 PC |
| 가격 | negotiable |
| 포장 세부 사항 | 외부 패킹: 판지 또는 비 나무 상자; 방석 패킹: EPE 거품 |
| 배달 시간 | 3-4 주 |
| 지불 조건 | T/T의 미리 30% 지불, 납품의 앞에 70% |
| 공급 능력 | 달 당 800 pc |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 소재 | 알루미늄 | 색상 | 표준 :해군 blue&silvery, 다른 사람은 맞춤화될 수 있습니다 |
|---|---|---|---|
| 속도 | 최고 500까지 밀리미터 / Ｓ | 반복 가능성 | ±0.01mm |
| 뇌졸중 | 50~1200mm | 출력 힘 | 최고 50KN |
| 모터 접속 타입 | 선형 / 대비 | 내부 회전 금지 | 없이 /와 함께 |
| 스크류 리드 | 10,20,50 밀리미터 | 부하 단자 타입 | 남자, 여성, u-볼트, 볼 헤드는 결정되고, 특화했습니다 |
| 강조하다 | electric cylinder actuators,electric cylinder linear actuator |
||
제품 설명
1제품 모델 정의
사진
예를 들어: TJE075 S100 B R 05 A M C 2 P11 O/C N/P
|
TJE075 시리즈 번호
TJE040:44×44mm TJE065:64×64mm TJE075:75×75mm TJE095:93×93mm TJE110:111×111mm TJE135:134×134mm |
S100~효율적인 스트로크
TJE040:50-200mm TJE065:50-250mm TJE075:50-600mm TJE095:50-800mm TJE110:50-1000mm TJE135:50-1200mm |
|
B 螺栓 종류
A: Acme 스크루 B: 공 나사 C: 롤러 스크롤 |
R~반 로테이션
R:와 함께 T:Without ((TJE040 항상 이 기능 없이) |
|
05·그림 납
TJE040:4mm TJE065:4, 5, 10, 16,20mm TJE075:4, 5, 10, 20, 40mm TJE095:4, 5, 6, 8, 10, 25mm TJE110:5, 6, 8, 10, 20, 32mm TJE135:10, 20, 50mm |
A·모터 장착형
B: 평행 |
|
M·실린더 장착형
M1:복면 장착 M2:변변 회전 장착 M3:앞 플랜지 장착 M4:후쪽 플랜지 장착 M5:후쪽 클리브스 장착장 M6:후방 셰프 장착 MX: 사용자 정의 |
C (부하 연결 유형)
C1:남자 C2:여성 C3:U 볼트 C4:공 머리 힌지 CX: 맞춤형 |
|
2~제한 스위치 수
(예정값은 보통 NPN 스위치) |
O/C 림트 스위치
O: 정상적으로 열립니다. C: 정상적으로 가깝습니다. |
|
N/P·감사기 유형
N:NPN P:PNP |
| 그레이트 레일러 + 힘 센서 |
|
힘 센서:1 4-20mA 2 0-10V 그레이트 레일러:1 TTL 24V 2 RS422 ((5V 차이) |
|
부품이 없으면, 그레이터 레일러나 힘 센서가 없습니다. P01:열매 릴리어 TTL (24V) 만 P10:열매 릴리어 4-20mA만 사용해야 합니다. |
마크:
1) 효과적 인 스트로크를 보장하기 위해 두 끝에는 5mm의 공간이 예약되어야합니다.
2) 센서는 모터가 평행으로 장착되면 모터의 같은 쪽에 장착 할 수 없습니다.
2전기 실린더 선택 지침
테이블
3주변 부품 목록
| 이름 | 설명 |
| 1- HNC/CRHNC 다리 장착 부품 | 모터가 평행으로 장착되면이 부분은 베어링과 환속기 끝 뚜?? 을 설치하는 데 사용됩니다. |
| 2- FNC/CRFNG 플랜지 장착 부품 | 모터가 평행으로 장착되면이 부분은 베어링과 환속기 끝 뚜?? 을 설치하는 데 사용됩니다. |
| 3- ZNCF/CRZNG Trunnion 장착 부품 | 모터가 평행으로 장착되면이 부분은 베어링과 환속기 끝 뚜?? 을 설치하는 데 사용됩니다. |
| 4- LNZG/CRLNZG 트리니온 베어링 | 실린더 블록에 장착된 트리니언을 위해 |
| 5-SNC 이중 클리브스 베어링 | 모터가 평행하게 설치되어 있습니다. |
| 6- LSNG 구형 힌지 슬리브 베어링 | 모터에 평행으로 장착된 구형 베어링 |
| 7- LSNSG 구형 힌지 클리브 베어링 | 모터에 평행으로 장착되어 있으며, 구형 베어링, 용접 합성. |
| 8- SNCS 이중 틈 장착 부품 | 모터에 평행으로 장착된 구형 베어링 |
| 9- LBG 이중 틈 류 | 모터에 평행으로 장착된 구형 베어링 |
| 2개 틈이 장착 부품 | 모터가 평행하게 설치되어 있습니다. |
| aA- 이중 틈 장착 부품 | 모터에 평행으로 장착된 구형 베어링 |
| aB - 이중 틈 장착 부품 | 모터가 평행하게 설치되어 있습니다. |
| aC-클리브스 베어링 | 모터가 평행하게 설치되어 있습니다. |
| aD- 구형 힌지 클레비스 베어링 | 모터에 평행으로 장착된 구형 베어링 |
| aE- 트리니온 베어링 | 실린더의 어떤 위치에도 장착 할 수 있습니다. 모터가 평행으로 장착되면 장착 위치가 모터 근처에있을 수 없습니다. |
| aF-발 장착 부품 | 원동력으로 장착된 모터용 |
| aG- 합동 베어링 | 둥근 구형으로 |
| aH- 연결 플랜지 | 방사선 편차를 보완하기 위해 |
| 모든- 이중 틈 | 비행기의 실린더 스윙을 위해서요. |
| bJ- 연결 부분의 자기 | 방사선 및 각편 편차를 보완하기 위해 |
| bA- 직각 구형 힌지 슬리브 베어링 | 관절용 베어링 |
| bB- 이중 틈 | 실린더 스윙 설치용 |
| bC - 가이드 유닛 | 높은 토크 아래에서 실린더의 회전 방지 |
| bD- 근접 스위치 | 위치 테스트를 위해 센서 장착 슬롯에 통합될 수 있습니다. |
| bE- 슬롯 커버 | 먼지가 들어오지 않도록 |
| bF- 평행 설치 부품 | 모터가 평행하게 설치되어 있습니다. |
| bG - 축적 설치 부품 | 원동력으로 장착된 모터용 |
4어플리케이션
★ 군사 장비:라더, 미사일 설치기, 장갑 차량 스윙 플랫폼, 특수 장비 및 다른 전쟁 선박 및 항공기 래치,열기, 좌석 높이의 조정, 무기 추적 시스템, 액추에터,실험적 들어올림 지원, 탱크 포병 높은 및 낮은 방향 행동 조정, 로켓 연료의 밀어, 오븐 문을 열기, 등
★ 특수 장비:산업 자동화 생산 라인, 조립 라인, 물류 전송, 리프팅 플랫폼, 오프셋 제어, 밸브 제어, 좌표 조작기,기계 장비 CT 카마 칼, 식품 및 의약품 산업, CNC 기계 도구, 산업 포장 기계, 자동차 전자 프레스, 섬유 장비 와일딩 기계 인덱싱, 다이 위치 제어, 클램핑, 드릴링,위치.
★ 실험 장비: 시뮬레이션 플랫폼, 테스트 베드, 웨브 머신, 테스트 장비 등
이 유형은 특히 다음과 적합합니다:
세로프레싱, 모터 어셈블리 생산 라인 그리고 당신은 또한 우리의 세로프레싱 소프트웨어를 함께 구입할 수 있습니다.
