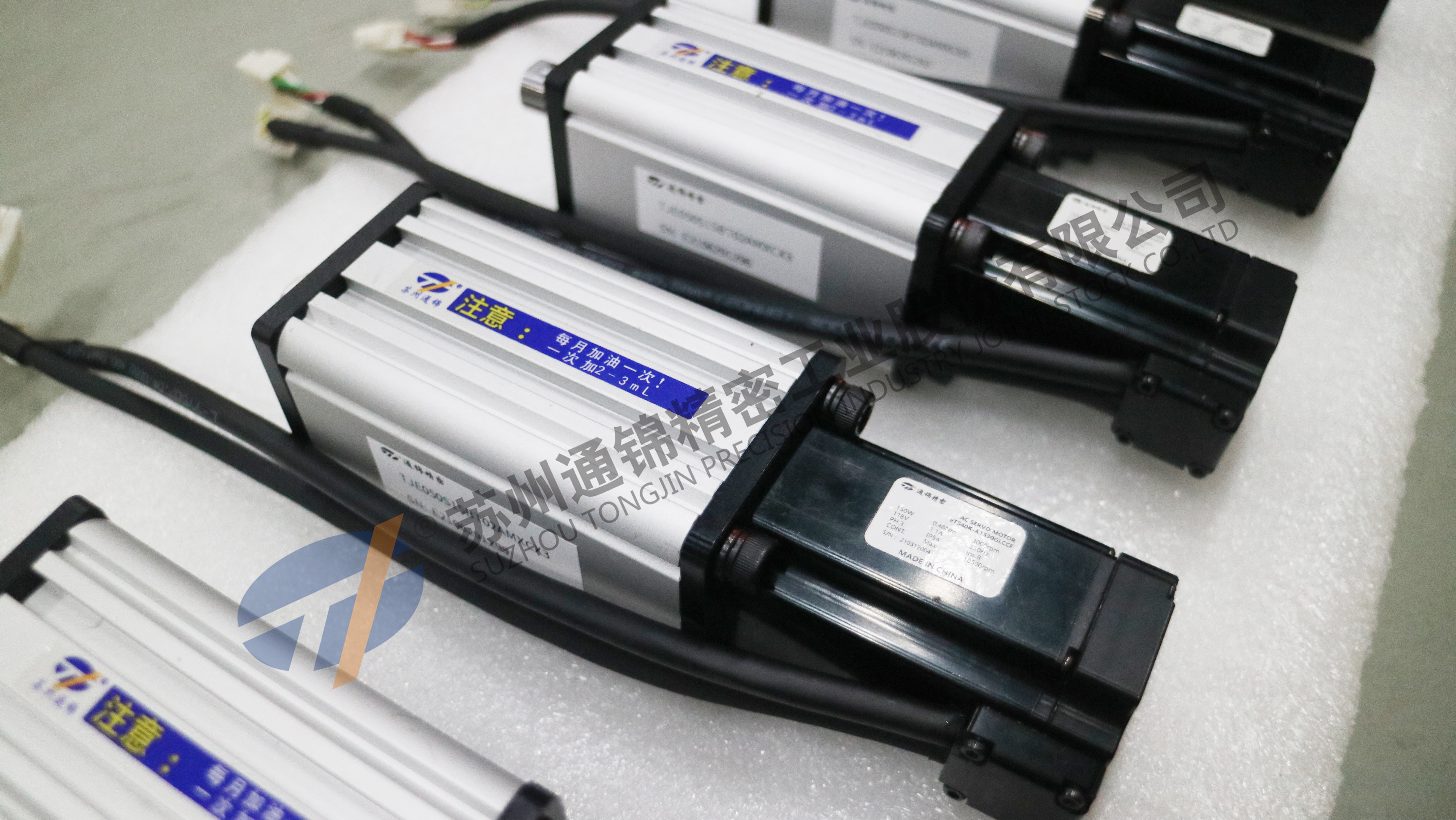

220V 컴팩트 구조 좌석 높이 조절용 마이크로 세르보 전기 실린더
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 소재 | 알루미늄 | 색상 | 표준 :해군 blue&silvery, 다른 사람은 맞춤화될 수 있습니다 |
|---|---|---|---|
| 속도 | 최대 200mm/초 | 반복 가능성 | ±0.01mm |
| 뇌졸중 | 50~200mm | 출력 힘 | 최대 0.65KN |
| 모터 접속 타입 | 선형 / 대비 | 내부 회전 금지 | 없이 /와 함께 |
| 스크류 리드 | 4 밀리미터 | 부하 단자 타입 | 맞춤형 |
| 강조하다 | 컴팩트 구조서보 전기 실린더,220V 서버 전기 실린더 |
||
제품 설명
220V 컴팩트 구조 좌석 높이 조절용 마이크로 세르보 전기 실린더
1운영 원칙
전기 실린더는 나사와 나사 쌍의 회전 움직임을 통해 모터의 회전 움직임을 추진 막대기로 변환하는 선형 운동입니다.
서보 모터의 폐쇄 루프 제어 특성을 사용하여 추진력, 속도 및 위치의 정밀 제어가 편리하게 실현 될 수 있습니다.그리고 이 프로그램은 현대적인 모션 컨트롤 기술을 사용하여 실현될 수 있습니다., 수치 제어 기술 및 버스 (네트워크) 기술.그것은 실린더와 수압 실린더 드라이브가 실현할 수 없는 정밀 모션 제어 실현할 수 있습니다.
2제품 모델 정의
예를 들어: TJE075 S100 B R 05 A M C 2 P11 O/C N/P
|
TJE075 시리즈 번호
TJE040:44×44mm TJE065:64×64mm TJE075:75×75mm TJE095:93×93mm TJE110:111×111mm TJE135:134×134mm |
S100~효율적인 스트로크
TJE040:50-200mm TJE065:50-250mm TJE075:50-600mm TJE095:50-800mm TJE110:50-1000mm TJE135:50-1200mm |
|
B 螺栓 종류
A: Acme 스크루 B: 공 나사 C: 롤러 스크롤 |
R~반 로테이션
R:와 함께 T:Without ((TJE040 항상 이 기능 없이) |
|
05·그림 납
TJE040:4mm TJE065:4, 5, 10, 16,20mm TJE075:4, 5, 10, 20, 40mm TJE095:4, 5, 6, 8, 10, 25mm TJE110:5, 6, 8, 10, 20, 32mm TJE135:10, 20, 50mm |
A·모터 장착형
B: 평행 |
|
M·실린더 장착형
M1:복면 장착 M2:변변 회전 장착 M3:앞 플랜지 장착 M4:후쪽 플랜지 장착 M5:후쪽 클리브스 장착장 M6:후방 셰프 장착 MX: 사용자 정의 |
C (부하 연결 유형)
C1:남자 C2:여성 C3:U 볼트 C4:공 머리 힌지 CX: 맞춤형 |
|
2~제한 스위치 수
(예정값은 보통 NPN 스위치) |
O/C 림트 스위치
O: 정상적으로 열립니다. C: 정상적으로 가깝습니다. |
|
N/P·감사기 유형
N:NPN P:PNP |
| 그레이트 레일러 + 힘 센서 |
|
힘 센서:1 4-20mA 2 0-10V 그레이트 레일러:1 TTL 24V 2 RS422 ((5V 차이) |
|
부품이 없으면, 그레이터 레일러나 힘 센서가 없습니다. P01:열매 릴리어 TTL (24V) 만 P10:열매 릴리어 4-20mA만 사용해야 합니다. |
마크:
1) 효과적인 스트로크를 보장하기 위해 두 끝에는 5mm의 공간이 예약되어야합니다.
2) 센서는 모터가 평행으로 장착되면 모터의 같은 쪽에 장착 할 수 없습니다.
2전기 서보 실린더 드라이브 토크 및
전력 선택 테이블
| 모터 연결 | 평행 (벨트 드라이브) | ||||||||
| 감소율 | 1 | 1.5 | 3 | 5 | |||||
| 스루브 납 | [mm] | 4 | |||||||
| 모터 전력 | [KW] | 01 | 0.15 | 0.1 | 0.15 | 0.1 | 0.15 | 0.1 | 0.15 |
| 모터 등급 토크 | [N.M] | 0.32 | 0.48 | 0.32 | 0.48 | 0.32 | 0.48 | 0.32 | 0.48 |
| 모터 등급 속도 | [r/min] | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 |
| 실린더 등급 힘 | [KN] | 0.45 | 0.65 | 0.65 | 0.65 | 0.65 | 0.65 | 0.65 | 0.65 |
| 실린더 최대 힘 | [KN] | 0.65 | |||||||
| 실린더 속도 | [mm/s] | 0-200 | 0-130 | 0-65 | 0-40 | ||||
| TJE040 시리즈 전기 서보 실린더 드라이브 토크와 전력 선택 테이블 | |||||||||
| 모터 연결 | 선형 (연착 직동 구동) | ||||||||
| 감소율 | 1 | 1.5 | 3 | 5 | |||||
| 스루브 납 | [mm] | 4 | |||||||
| 모터 전력 | [KW] | 01 | 0.15 | 0.1 | 0.15 | 0.1 | 0.15 | 0.1 | 0.15 |
| 모터 등급 토크 | [N.M] | 0.32 | 0.48 | 0.32 | 0.48 | 0.32 | 0.48 | 0.32 | 0.48 |
| 모터 등급 속도 | [r/min] | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 |
| 실린더 등급 힘 | [KN] | 0.45 | 0.65 | 0.65 | 0.65 | 0.65 | 0.65 | 0.65 | 0.65 |
| 실린더 최대 힘 | [KN] | 0.65 | |||||||
| 실린더 속도 | [mm/s] | 0-200 | 0-130 | 0-65 | 0-40 | ||||
3어플리케이션
★ 군사 장비:라더, 미사일 설치기, 장갑 차량 스윙 플랫폼, 특수 장비 및 다른 전쟁 선박 및 항공기 래치,열기, 좌석 높이의 조정, 무기 추적 시스템, 액추에터,실험적 들어올림 지원, 탱크 포병 높은 및 낮은 방향 행동 조정, 로켓 연료의 밀어, 오븐 문을 열기, 등
★ 특수 장비:산업 자동화 생산 라인, 조립 라인, 물류 전송, 리프팅 플랫폼, 오프셋 제어, 밸브 제어, 좌표 조작기,기계 장비 CT 카마 칼, 식품 및 의약품 산업, CNC 기계 도구, 산업 포장 기계, 자동차 전자 프레스, 섬유 장비 와일딩 기계 인덱싱, 다이 위치 제어, 클램핑, 드릴링,위치.
★ 실험 장비: 시뮬레이션 플랫폼, 테스트 베드, 웨브 머신, 테스트 장비 등
이 유형은 특히 다음과 적합합니다:
식품 서비스 산업 (유압 실린더와 공기 실린더는 훨씬 깨끗합니다.).
4왜 우릴 선택했지?
| 1콤팩트한 구조와 작은 크기. |
| 2고직성, 낮은 무력성, 빠른 반응. |
| 3높은 신뢰성 및 긴 운영 수명. |
| 4에너지 절감 및 소음 감소 |
| 5편리한 조립과 사용, 간단한 유지보수 |
| 61년 품질 보증, 평생 유지보수 서비스 |
